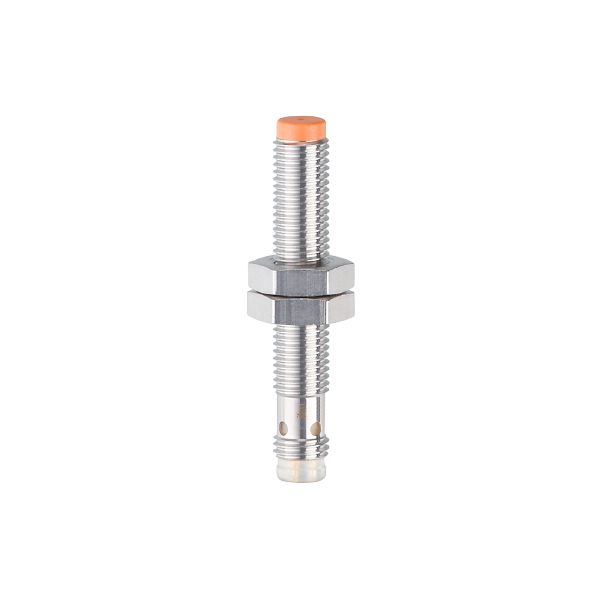

Cảm biến IE5339
Cảm biến IEB30,2-BPKG/AS
đại lý IE5339
nhà phân phối IE5339
Thông số kỹ thuật cảm biến IFM
thiết kế điện | PNP |
---|---|
Đầu ra | normally open |
Phạm vi cảm biến [mm] | 0.2; (for target made of mild steel) |
Thân | threaded type |
Kích thước [mm] | M8 x 1 / L = 50 |
Ứng dụng cảm biến IFM
Tính năng đặc biệt | Thay đổi phạm vi cảm biến |
---|
Dữ liệu điện
Điện áp hoạt động [V] | 10…30 DC |
---|---|
Dòng điện tiêu thụ [mA] | |
Lớp bảo vệ | III |
Bảo vệ phân cực ngược | yes |
Đầu ra cảm biến
thiết kế điện | PNP |
---|---|
Đầu ra | normally open |
Max. voltage drop switching output DC [V] | 2.5 |
Dòng chuyển đổi đầu raDC [mA] | 100 |
Chuyển đổi tần số DC [Hz] | 300 |
Bảo vệ ngắn mạch | yes |
Bảo vệ quá tải | yes |
Khoảng cách phát hiện
Phạm vi cảm biến [mm] | 0.2; (for target made of mild steel) |
---|---|
Phạm vi phát hiện thực Sr [mm] | 0.2 ± 10 % |
Thay đổi phạm vi cảm biến | yes |
Độ chính xác / độ lệch
Hệ số hiệu chỉnh | steel: 1 / stainless steel: 0.7 / brass: 0.5 / aluminium: 0.4 / copper: 0.3 |
---|---|
Độ trễ [mm] | 0.002…0.025 |
Chuyển đổi điểm trôi [mm] | > 0.04 |
Repeatability [mm] |
Điều kiện hoạt động
Nhiệt độ hoạt động môi trường [°C] | 0…80 |
---|---|
Cấp bảo vệ | IP 65; IP 67; (with ifm socket duly screwed on) |
Thử nghiệm / phê duyệt
EMC |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Impact resistance |
|
||||||||||
Vibration resistance |
|
||||||||||
Shock resistance |
|
||||||||||
Continuous shock resistance |
|
||||||||||
Fast temperature change |
|
||||||||||
Salt spray test |
|
||||||||||
MTTF [years] | 1379 | ||||||||||
Embedded software included | yes | ||||||||||
UL approval |
|
Dữ liệu cơ học
Weight [g] | 18.8 |
---|---|
Thân | threaded type |
Mounting | non-flush mountable |
Kích thước [mm] | M8 x 1 / L = 50 |
Thread designation | M8 x 1 |
Materials | brass white bronze coated; sensing face: LCP orange; LED window: PPSU; lock nuts: brass white bronze coated |

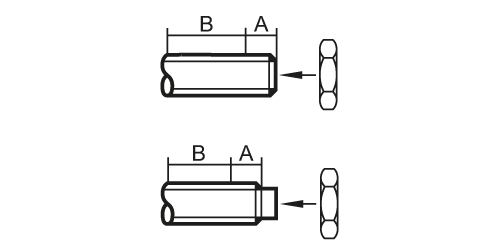

Tightening torque [Nm] | A = 5 mm: 1,5 Nm; B = 2 Nm |
Màn hình / yếu tố vận hành
Display |
|
---|
Phụ kiện
Items supplied |
|
---|
Nhận xét
Đóng gói | 1 pcs. |
---|
Kết nối điện – phích cắm
Connection | Connector: 1 x M8; coding: A |
---|
Diagrams and graphs
Installation
|
|
---|
