Đặc tính sản phẩm

Số lượng đầu vào và đầu ra	Số lượng đầu ra tương tự: 2
Phạm vi đo	0.2…50 l/min 0.02…13.22 gpm
Kết nối quá trình	threaded connection 3/4″ NPT DN20

Ứng dụng

Tính năng đặc biệt	Gold-plated contacts
Ứng dụng	for industrial applications
Phương tiện truyền thông	conductive liquids; water; hydrous media
Note on media	conductivity: ≥ 20 µS/cm viscosity:
Nhiệt độ trung bình [°C]	-10…70
Định mức áp suất [bar]	16
Định mức áp suất [Mpa]	1.6
MAWP (for applications according to CRN) [bar]	11.2

Dữ liệu điện

Điện áp hoạt động [V]	20…30 DC; (to SELV/PELV)
Mức tiêu thụ hiện tại [mA]	120; (24 V)
Lớp bảo vệ	III
Bảo vệ phân cực ngược	yes
Thời gian trễ bật nguồn [s]	5

Đầu vào/ra

Số lượng đầu vào và đầu ra	Số lượng đầu ra tương tự: 2

Đầu ra

Tổng số đầu ra	2
Tín hiệu đầu ra	analogue signal
Số lượng đầu ra tương tự	2
Analogue current output [mA]	4…20; (scalable)
Max. load [Ω]	500
Bảo vệ quá tải	yes

Dải đo/cài đặt

Phạm vi đo	0.2…50 l/min 0.02…13.22 gpm
Màn hình range	-60…60 l/min -15.86…15.86 gpm
Nghị quyết	0.1 l/min 0.02 gpm
Analogue start point ASP	0…40 l/min 0…10.58 gpm
Analogue end point AEP	10…50 l/min 2.64…13.22 gpm
Trong các bước của	0.1 l/min 0.02 gpm

Kiểm soát nhiệt độ

Phạm vi đo [°C]	-20…80
Nghị quyết [°C]	0.2
Analogue start point [°C]	-20…60
Analogue end point [°C]	0…80
Trong các bước của [°C]	0.2

Độ chính xác / độ lệch

Flow monitoring

Độ chính xác (in the measuring range)	± (2 % MW + 0,5 % MEW)
Độ lặp lại	± 0,2% MEW

Kiểm soát nhiệt độ

Độ chính xác [K]	± 2,5 (Q > 1 l/min)

Thời gian đáp ứng

Flow monitoring

Thời gian đáp ứng [s]	0.15; (dAP = 0, T19)
Damping process value dAP [s]	0…3

Kiểm soát nhiệt độ

Đáp ứng động T05 / T09 [s]	T09 = 20 (Q > 1 l/min)

Điều kiện hoạt động

Nhiệt độ môi trường [°C]	-10…60
Nhiệt độ bảo quản [°C]	-25…80
Sự bảo vệ	IP 67

Thử nghiệm / phê duyệt

EMC	DIN EN 60947-5-9 500 V withstand voltage (V DC)
CPA approval	model number 008MI accuracy class – maximum allowable error ± 2,5 % FS Q (min) 0,01 m³/h Q (t) – Q (max) 3 m³/h
Chống sốc	DIN EN 60068-2-27 20 g (11 ms)
Chống rung	DIN EN 60068-2-6 5 g (10…2000 Hz)
MTTF [years]	175
Pressure Equipment Directive	Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request

Dữ liệu cơ học

Trọng lượng [g]	527.5
Vật liệu	stainless steel (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
Vật liệu (wetted parts)	stainless steel (1.4404 / 316L); PEEK; FKM
Kết nối quá trình	threaded connection 3/4″ NPT DN20

Màn hình / yếu tố vận hành

Màn hình	Màn hình unit 6 x LED, green (l/min, m³/h, gpm, gph, °C, °F) measured values alphanumeric display, 4-digit programming alphanumeric display, 4-digit
Màn hình unit	l/min; m³/h; gpm; gph; °C; °F

Chú thích

Chú thích	MW = measured value MEW = Final value of the measuring range
Số lượng đóng gói	1 pcs.

Kết nối điện

Kết nối	Connector: 1 x M12; coding: A; Contacts: gold-plated

Diagrams and graphs

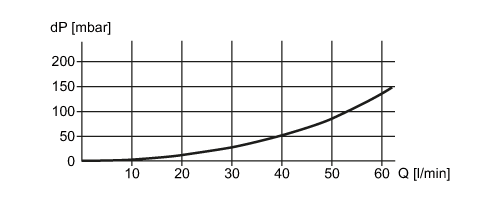

Pressure loss	dP Pressure loss Q volumetric flow quantity

SM7604-00 — 13.04.2023 —
