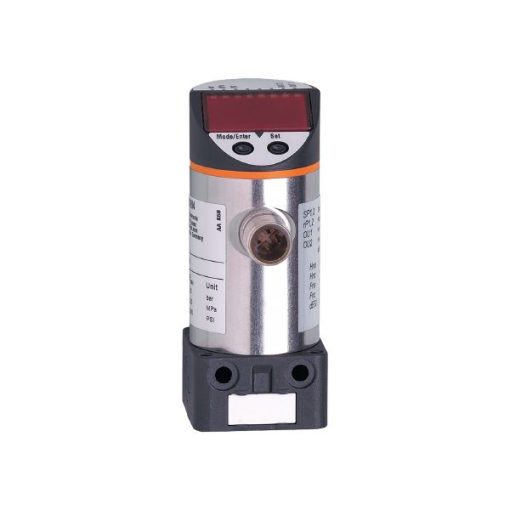

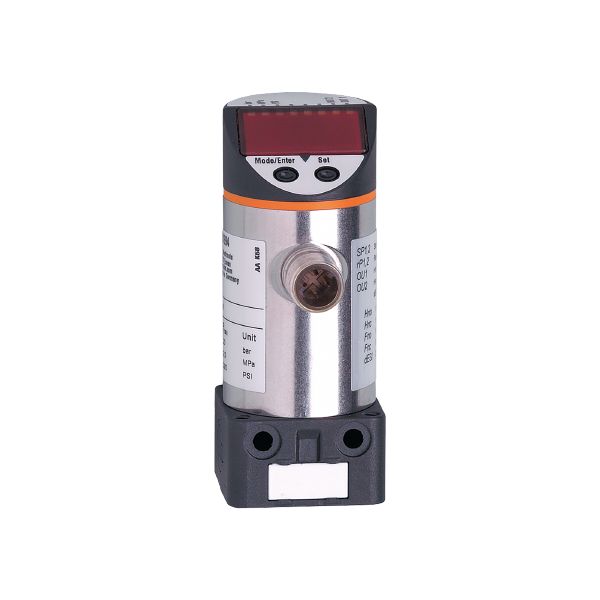

Cảm biến áp suất PN7809

Danh mục: Cảm biến áp suất Thẻ: Cảm biến áp suất PN-001BRBR18-QFRKG/US/ /V, Cảm biến áp suất PN7809, Cảm biến PN7809, đại lý PN7809, nhà phân phối PN7809, PN7809

Mô tả
Nhà phân phối

Cảm biến áp suất PN7809

Cảm biến áp suất PN-001BRBR18-QFRKG/US/ /V

Cảm biến PN7809

đại lý PN7809

nhà phân phối PN7809

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra

Số lượng đầu ra kỹ thuật số: 2

Phạm vi đo

-1…1 bar

-1000…1000 mbar

-14.5…14.5 psi

-100…100 kPa

Ren kết nối

threaded connection G 1/8 internal thread

Ứng dụng sản phẩm

Tính năng đặc biệt

Gold-plated contacts

Ứng dụng sản phẩm

for industrial applications

Phương tiện truyền thông

compressed air

Conditionally suitable for

other media on request

Nhiệt độ trung bình [°C]

0…60

Áp suất nổ tối thiểu

30000 mbar

435 psi

3000 kPa

Mức áp suất

20000 mbar

290 psi

2000 kPa

Loại áp suất

relative pressure; vacuum

Thông số điện

Điện áp hoạt động [V]	18…36 DC; (to SELV/PELV)
Mức tiêu thụ hiện tại [mA]
Điện trở cách điện nhỏ nhất [MΩ]	100; (500 V DC)
Sự bảo vệ class	III
Bảo vệ phân cực ngược	yes
Overvoltage protection	yes; (
Thời gian trễ bật nguồn [s]	0.3
Giám sát	yes

Đầu vào/ đầu ra

Số lượng đầu vào và đầu ra	Số lượng đầu ra kỹ thuật số: 2

Đầu ra

Tổng số đầu ra	2
Tín hiệu đầu ra	switching signal
Thiết kế điện	PNP/NPN
Số lượng đầu ra kỹ thuật số	2
Hàm đầu ra	normally open / normally closed; (parameterisable)
Đầu ra chuyển đổi giảm điện áp lớn nhất DC [V]	2
Xếp hạng dòng điện cố định của đầu ra chuyển đổ [mA]	250
Chuyển đổi tần số DC [Hz]
Bảo vệ ngắn mạch	yes
Loại bảo vệ ngắn mạch	pulsed

Dải đo/cài đặt

Phạm vi đo

-1…1 bar

-1000…1000 mbar

-14.5…14.5 psi

-100…100 kPa

Điểm đặt SP

-975…1000 mbar

-14.1…14.5 psi

-97.5…100 kPa

Điểm đặt lại rP

-980…995 mbar

14.2…14.4 psi

-98…99.5 kPa

Các bước

5 mbar

0.1 psi

0.5 kPa

Cài đặt gốc

	SP1 = -500 mbar	rP1 = -540 mbar
	SP2 = 500 mbar	rP2 = 460 mbar

Độ chính xác / độ lệch

Chuyển đổi điểm chính xác [% of the span]
Độ lặp lại [% of the span]
Đặc điểm sai lệch [% of the span]
Độ lệch trễ [% of the span]
Sự ổn định lâu dài [% of the span]
Hệ số nhiệt độ điểm không [% of the span / 10 K]	0,2; (0…60 °C)
Khoảng hệ số nhiệt độ [% of the span / 10 K]	0,2; (0…60 °C)

Thời gian đáp ứng

Thời gian trễ có thể lập trình dS, dr [s]	0; 0,2…50

Phần mềm/lập trình

Tùy chọn cài đặt tham số	hysteresis / window; normally open / normally closed; diagnostic function; switching logic; switch-on/switch-off delay; Damping; Màn hình unit

Điều kiện hoạt động

Nhiệt độ môi trường [°C]	-25…85
Nhiệt độ bảo quản [°C]	-25…85
Sự bảo vệ	IP 67

Thử nghiệm / phê duyệt

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF conducted	10 V

Chống sốc

DIN IEC 68-2-27

50 g (11 ms)

Chống rung

DIN IEC 68-2-6

20 g (10…2000 Hz)

MTTF [years]

284

Thiết bị chỉ thị áp lực

Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request

Dữ liệu cơ học

Trọng lượng [g]	173
Vật liệu	stainless steel (1.4301 / 304); PPS; PC; PBT; PEI; FKM
Vật liệu (wetted parts)	stainless steel (1.4567 / 304Cu); brass; FKM; PPS; silicon (coated)
Áp suất tối thiểu	50 million
Ren kết nối	threaded connection G 1/8 internal thread
