Cảm biến XS7F1A1DBL01M8

Cảm biến XS7F1A1DBL01M8

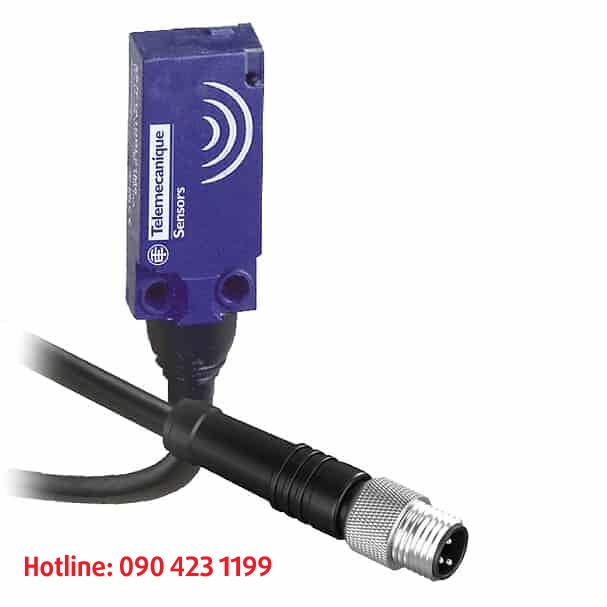

Cảm biến XS7F1A1DBL01M8 là dòng cảm biến tiệm cận điện từ (Inductive proximity sensor) thuộc series OsiSense XS của hãng Telemecanique Sensors (một thương hiệu thuộc Schneider Electric). Đây là loại cảm biến dạng phẳng (Flat form) chuyên dùng để phát hiện kim loại trong các không gian hẹp.

Thông số kỹ thuật cảm biến Telemecanique XS7F1A1DBL01M8

Đặc tính	Chi tiết
Loại cảm biến	Cảm biến tiệm cận điện từ (Inductive)
Hình dạng	Dạng phẳng (Flat form)
Kích thước	15 x 32 x 8 mm
Khoảng cách phát hiện ( $S_n$ )	5 mm
Vùng hoạt động	0…4 mm
Kiểu lắp đặt	Phẳng (Flush mountable) – có thể lắp chìm trong kim loại
Loại ngõ ra	Discrete (2 dây)
Chức năng ngõ ra	1 NC (Thường đóng)
Điện áp cung cấp	12…24 V DC (Giới hạn: 10…36 V DC)
Tần số đáp ứng	≤5000 Hz

Môi trường và độ bền

Cấp bảo vệ: IP68
Nhiệt độ vận hành: −25°C đến 70°C.
Độ bền va đập: 50 gn (trong 11 ms).
Độ bền rung: 25 gn (biên độ +/- 2 mm, tần số 10…55 Hz).
Chứng nhận: CE, UL, CSA, C-Tick.

Đặc tính điện và cơ học

Kết nối điện: Đầu nối đực (Remote male connector) M8, 3 chân, đi kèm đoạn cáp dài 0.15 m.
Dòng điện đóng ngắt: 1.5…100 mA DC (có bảo vệ quá tải và ngắn mạch).
Độ sụt áp: ≤4 V khi ở trạng thái đóng.
Dòng rò: ≤0.5 mA khi ở trạng thái mở.
Đèn báo hiệu: 1 LED màu vàng hiển thị trạng thái ngõ ra.
Vật liệu vỏ: Nhựa PBT
