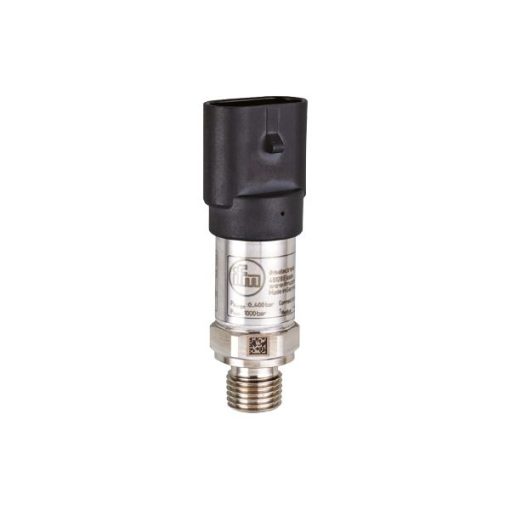

Cảm biến áp suất PT5603

Danh mục: Cảm biến áp suất Thẻ: Cảm biến áp suất PT-025-SEG14-A-ZVG/AM, Cảm biến áp suất PT5603, Cảm biến PT5603, đại lý PT5603, nhà phân phối PT5603, PT5603

Mô tả
Nhà phân phối

Cảm biến áp suất PT5603

Cảm biến áp suất PT-025-SEG14-A-ZVG/AM

Cảm biến PT5603

đại lý PT5603

nhà phân phối PT5603

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra

Number of analogue outputs: 1

Phạm vi đo

0…25 bar

0…360 psi

0…2.5 MPa

Ren kết nối

threaded connection G 1/4 external thread (DIN EN ISO 1179-2)

Ứng dụng sản phẩm

for mobile applications

Phương tiện truyền thông

liquids and gases

Nhiệt độ trung bình [°C]

-40…125

Áp suất nổ tối thiểu

600 bar

8700 psi

60 MPa

Mức áp suất

65 bar

940 psi

6.5 Mpa

Ghi chú on pressure rating

static

Kháng chân không [mbar]

-1000

Loại áp suất

relative pressure

Thông số điện

Điện áp hoạt động [V]	8…32 DC
Điện trở cách điện nhỏ nhất [MΩ]	100; (500 V DC)
Sự bảo vệ class	III
Bảo vệ phân cực ngược	yes
Thời gian trễ bật nguồn [s]

Đầu vào/ đầu ra

Số lượng đầu vào và đầu ra	Number of analogue outputs: 1

Đầu ra

Tổng số đầu ra	1
Tín hiệu đầu ra	analogue signal
Number of analogue outputs	1
Analogue current output [mA]	4…20

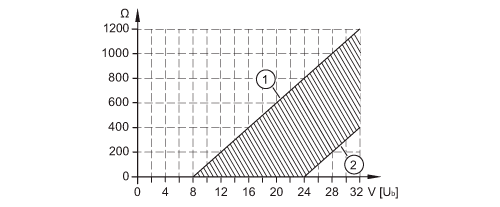

Max. load [Ω]	(Ub – 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω
Short-circuit proof	yes
Bảo vệ quá tải	yes

Dải đo/cài đặt

Phạm vi đo

0…25 bar

0…360 psi

0…2.5 MPa

Độ chính xác / độ lệch

Độ lặp lại [% of the span]
Đặc điểm sai lệch [% of the span]
Linearity deviation [% of the span]
Độ lệch trễ [% of the span]
Sự ổn định lâu dài [% of the span]
Hệ số nhiệt độ điểm không [% of the span / 10 K]
Khoảng hệ số nhiệt độ [% of the span / 10 K]

Thời gian đáp ứng

Step response time analogue output [ms]	2

Điều kiện hoạt động

Nhiệt độ môi trường [°C]	-40…100
Nhiệt độ bảo quản [°C]	-40…100
Sự bảo vệ	IP 67; IP 69K

Thử nghiệm / phê duyệt

EMC

compliant with UN ECE R10, rev. 5	(E1 compliant)
ISO 11452-2	100 V/m
DIN EN 61326-1

Chống sốc

DIN EN 60068-2-27

500 g (1 ms)

Chống rung

DIN EN 60068-2-6

20 g (10…2000 Hz)

MTTF [years]

700

Thiết bị chỉ thị áp lực

Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request

Dữ liệu cơ học

Trọng lượng [g]	63
Vật liệu	1.4542 (17-4 PH / 630); stainless steel (1.4404 / 316L); PPS
Vật liệu (wetted parts)	1.4542 (17-4 PH / 630)
Áp suất tối thiểu	60 million; (at 1.2 times nominal pressure)
Lực xiết [Nm]	25…35; (recommended tightening torque; depends on lubrication, seal and pressure rating)
Ren kết nối	threaded connection G 1/4 external thread (DIN EN ISO 1179-2)
Ren kết nối sealing	HNBR (DIN EN ISO 1179-2)
Phần tử hạn chế được tích hợp	yes
